SCHREM 施雷姆液压式夹持刀柄
图文详情
当前的运用重点:插齿刀、刀盘的夹持
这种液压夹持刀柄较普通机械夹持的优点:
非常高的轴向夹紧力
恒定的,可控制的夹持力借助夹持力显示进行操作
不会产生径向和横向的力导致刀盘在校正后移位
借助于内六角扳手实现夹紧
前端螺母固定刀盘时,只需用手旋至固定即可
不需要通过辅助工具如加长扳手进行作业,特别是在工作空间有限的情况下
使用更加安全,特别是在使用扳手时不会因打滑而造成的损伤
操作更为简单,减少换装时间
根据不同精度的使用要求,有以下几种类型可供选择:
D83:更为强劲的轴向夹紧力,夹持力可通过夹持力显示进行控制。
DA83:类似于D83带有额外的圆跳动调整功能,在径向方向安装了调节螺丝。
DZ83:类似于D83带有额外液压芯轴功能,可无缝装夹,是最佳的孔径装夹方式。
DAZ83:以上3种功能的结合这就意味着更强的轴向夹持,可通过调节螺丝进行圆跳动的调节,通过液压芯轴进行最佳的内孔定位。
在确定液压夹持刀柄时所需的信息:
当前所用的机械式夹持刀柄的图纸或主轴的图纸,在以下的一些通用类型中可能的情况:
圆柱形刀柄,带有固定螺丝
锥柄或HSK标准或考虑到工件或工件夹持的问题所必须的特殊机械形式。
根据加工中的相互位置关系,一种模块化的结构原理也是可行的。这样可以方便刀盘或磨损的一些备件进行换件。

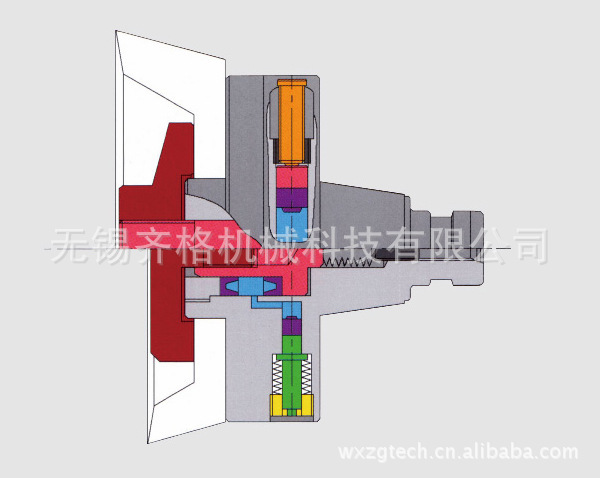

D83:
刀柄带有更为强劲的轴向夹紧力,夹持力可通过夹持力显示进行控制。
DA83:
刀柄带有更为强劲的轴向夹紧力,夹持力可通过夹持力显示进行控制。
同时带有额外的圆跳动调整功能,可在机床内调整刀盘的圆跳动精度,因此可以在机床主轴和刀柄之外,对可能的圆跳动误差进行纠正。
DZ83:
刀柄带有更为强劲的轴向夹紧力,夹持力可通过夹持力显示进行控制。
带有额外液压芯轴,可使刀柄在内孔装夹刀盘达到最佳化。

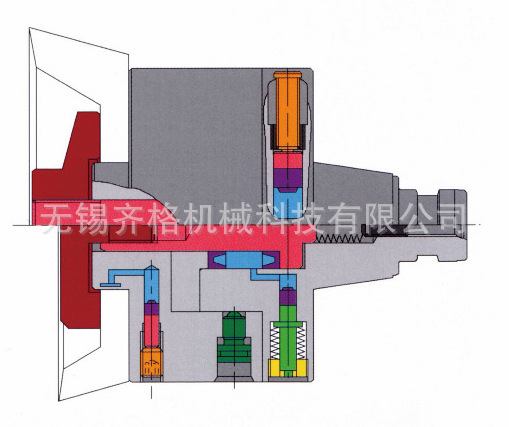

DAZ83:
刀柄带有更为强劲的轴向夹紧力,夹持力可通过夹持力显示进行控制。
可通过调节螺丝进行圆跳动的调节,借助于液压芯轴使刀盘达到最佳的内孔定位。
