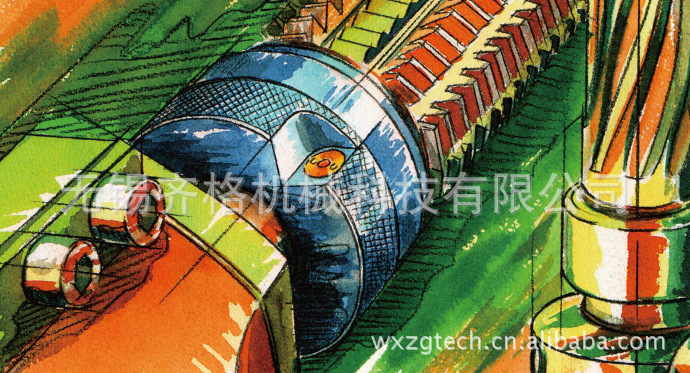

SCHREM 施雷姆 夹持元件DK92-Z 液压回位装置
图文详情
由于在干切削加工中尺寸公差会改变,因此要求应运而生了这种夹持装置。
基于夹持元件POLYMA-MINORANr.D92的运用经验,这款夹持装置被成功的开发。
弹簧法兰环的2个功能:
避免被夹持滚刀在径向的一个μ级的偏移
在内部压力释放的情况下,使整个装置回到零位或起始状态
在干切屑中锁紧螺母的温度可能会达到100℃,为此要求安装特殊的液压介质和特殊的密封元件。
如平常习惯的方式将夹持螺母用手旋在滚刀芯棒上,旋入压力螺母,根据液压夹持元件的结构和要求产生相应夹持力。在这种夹持元件上需要旋动两个压力螺丝才可达到夹持要求。有效轴向夹持力的大小可以在夹持力显示上读出。通过弹簧法兰环的作用,无需其他调整的情况下,可以获得一个最大10μm的圆跳动精度。
在换装滚刀的时候,当液压力被释放后,法兰环借助于内置的弹簧,通过夹持元件内置的液压回位装置使元件在放松状态可以回到零位或起始位置,使滚刀的装夹更为简单。
